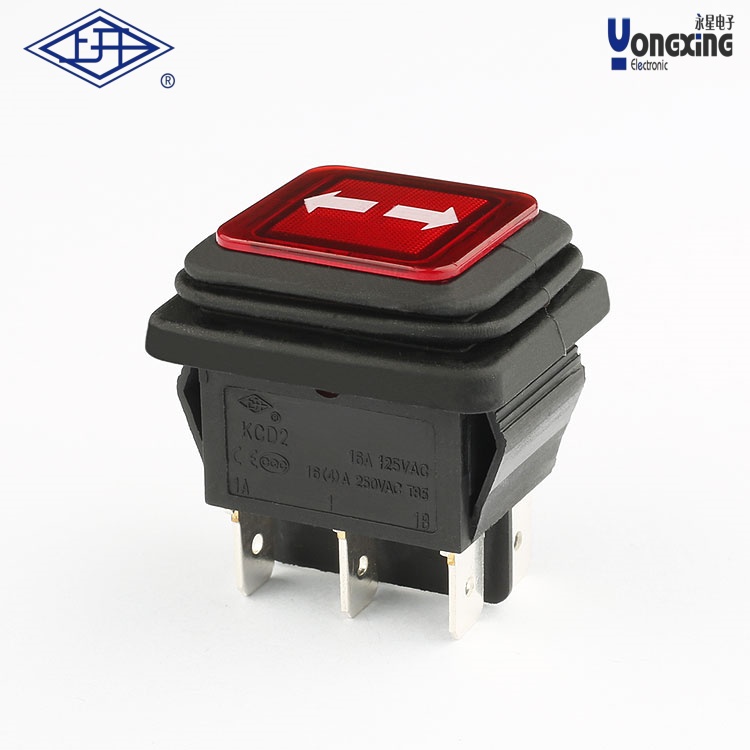

> KCD2雙極6腳防水船型開關

•
•
•
•

產品名稱：      KCD2雙極6腳防水船型開關
產品型號：        KCD2-22N-FA4A-B-R-06
電器額定值：      16(4)A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥1000MΩ
耐壓(常態)：      1500V AC ,1min
電器壽命(次)：    10000次
機械壽命(次)：    50000次
工作環境溫度：    T55,T85,T125
防護等級：        IP65
產品認證：        CE、CQC、UL、CB、ENEC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

KCD2雙極6腳防水船型開關是一種常用于電氣控制的機電設備，其技術參數及特性如下：

一、核心參數與性能

?型號標識?

完整型號：?KCD2-22N-FA4A-B-R-06?

極數：雙極（可同時控制兩個獨立電路）

接腳數量：6腳（支持多檔位控制）

電氣性能?

額定負載：?16A (4A)/250V AC?（適用于低功率設備）

接觸電阻：≤50MΩ（初始值）

絕緣電阻：≥1000MΩ

耐壓能力：1500V AC（1分鐘）

?

機械壽命?

電器壽命：10,000次

機械壽命：50,000次

?

環境適應性?

防護等級：?IP65?（防塵、防水）

工作溫度范圍：支持T55/T85/T125（高溫環境下穩定運行）

?

認證標準?

符合CE、CQC、UL、CB、ENEC、ROHS等國際認證

二、結構與功能特點

?外殼設計?：采用防水密封結構，適合潮濕或戶外環境。

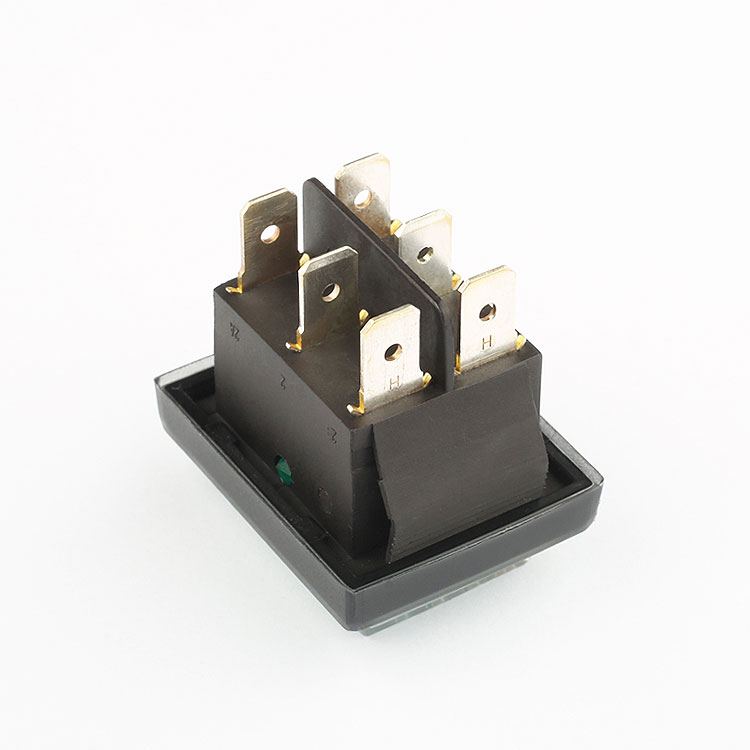

?接線方式?：6腳分為兩組雙觸點，支持正轉、停止、反轉三檔位控制（公共端、常開/常閉端組合）。

示例接線：零線公共端接中間引腳，火線分接兩側引腳（需結合具體型號電路圖）。

?附加功能?：部分型號帶LED指示燈，便于狀態觀察。

三、應用場景

?適用領域?：低功率電器（如小電機、照明設備）、汽車電子、電動工具等。

?對比同類產品?：

KCD2與KCD4差異：KCD2適用于較小電流（16A），而KCD4支持更高負荷。

四、注意事項

接線前需確認腳位定義（建議參考產品手冊或實物標注）。

若用于大功率設備，需選用更高規格型號（如KCD4）。
