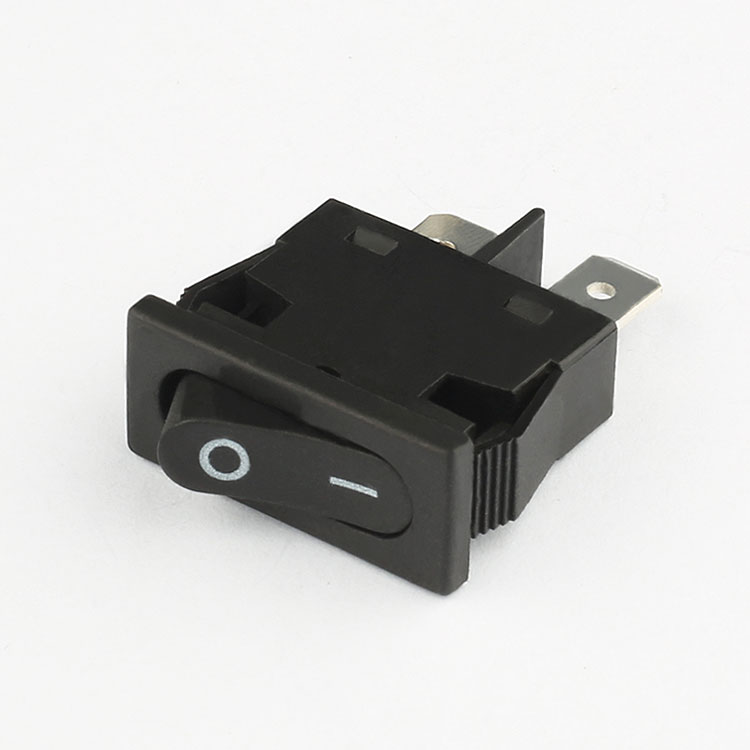

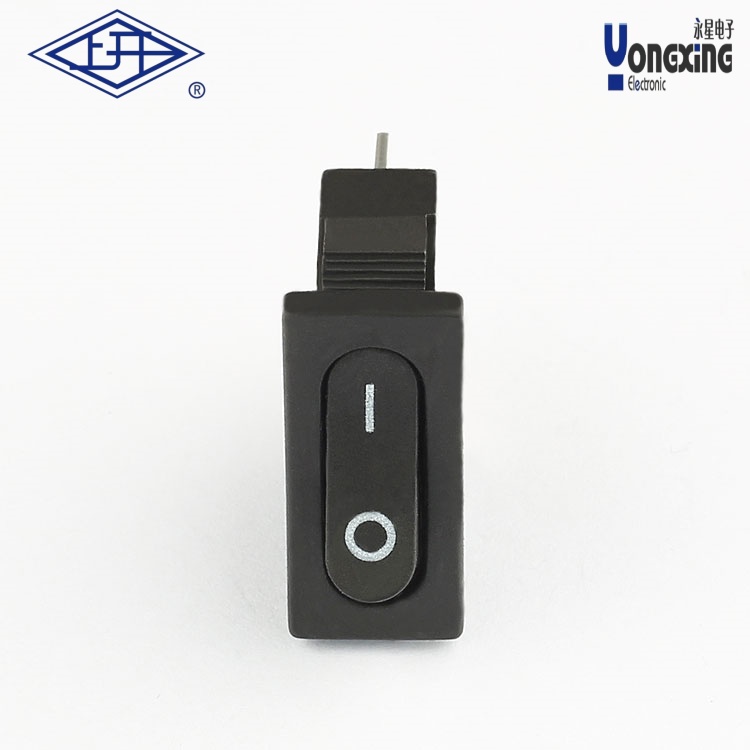

> KCD7單極單擲弧形面船型波動開關

•
•
•

產品名稱：              KCD7船型波動開關

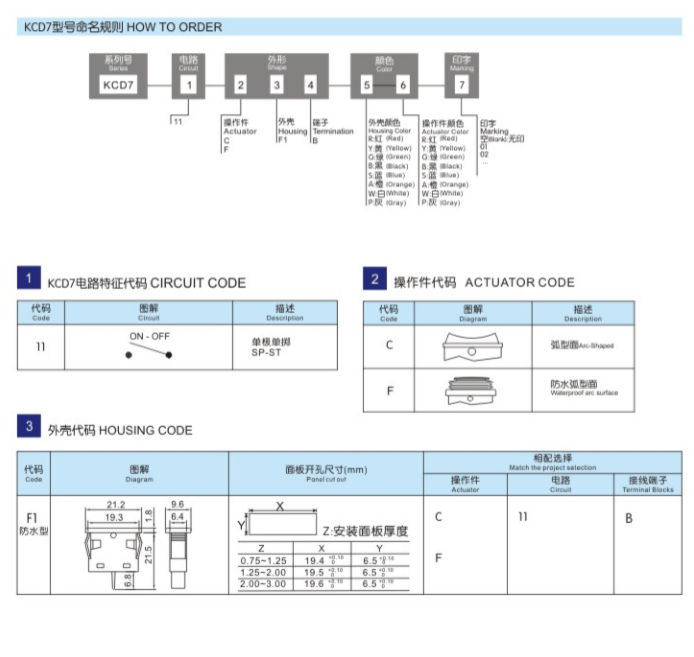

產品型號：                KCD7-11-C-B-B-01
接觸電阻（初始值）：         ≤50MΩ
絕緣電阻（常態）：           ≥1000MΩ
耐壓（常態）：             1500V AC ,1min
工作環境溫度：              T55
電氣壽命：                10000次
額定電壓：                250V AC
額定電流：                6A
產品認證：                CE、CQC、ROHS



下載產品樣冊下載產品樣冊

產品詳情

KCD7單極單擲弧形面船型波動開關是一種低壓電器控制元件以下是其核心特性及技術細節：

一、產品結構

?單極單擲設計?：僅控制單一電路通斷，符合KCD系列基礎功能定義。

?弧形面板?：采用符合人體工學的弧形面設計，操作手感更流暢。

二、技術參數

?額定電流?：標準型號為7A，部分高功率版本可達16A或30A（根據具體型號后綴區分）。

?電壓范圍?：支持250V交流電壓，部分型號標注16A/250V參數。

?觸點材質?：采用銀點接觸結構，導電性能更優。

三、外觀與配置

?尺寸?：典型尺寸為25mm×32mm（長×寬），部分型號可能略有差異。

?引腳配置?：提供多種腳數選擇，包括2腳、3腳、4腳等，檔位涵蓋2檔、3檔模式。

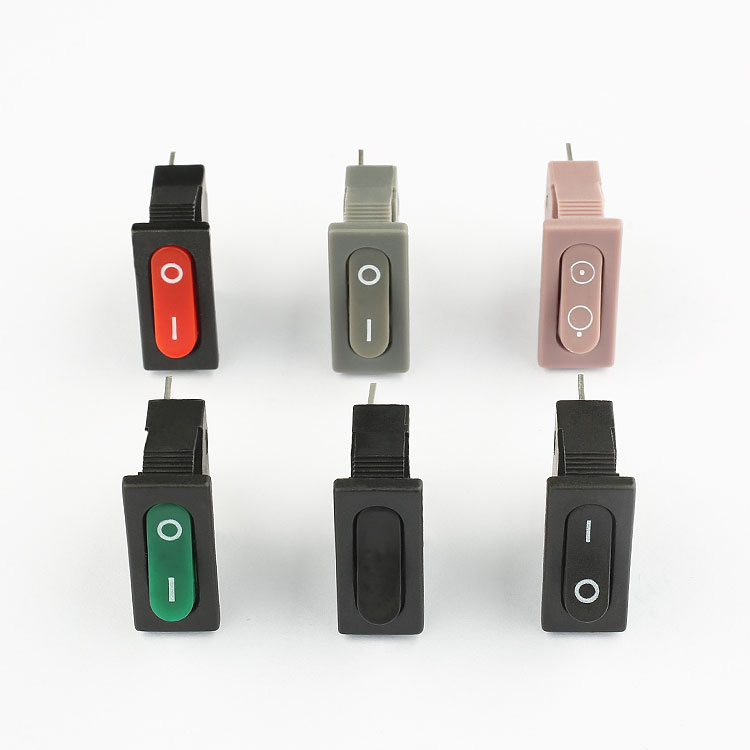

?附加功能?：部分型號支持帶燈指示（如紅色/綠色LED），便于狀態識別。

四、安裝與應用

?安裝方式?：可直接焊接于PCB板，或通過底座固定（視具體型號而定）。

?防護等級?：基礎型號絕緣等級為IP67，具備防水防塵能力。

?典型場景?：適用于電熱水壺、大功率設備電源控制及工業設備開關面板。
