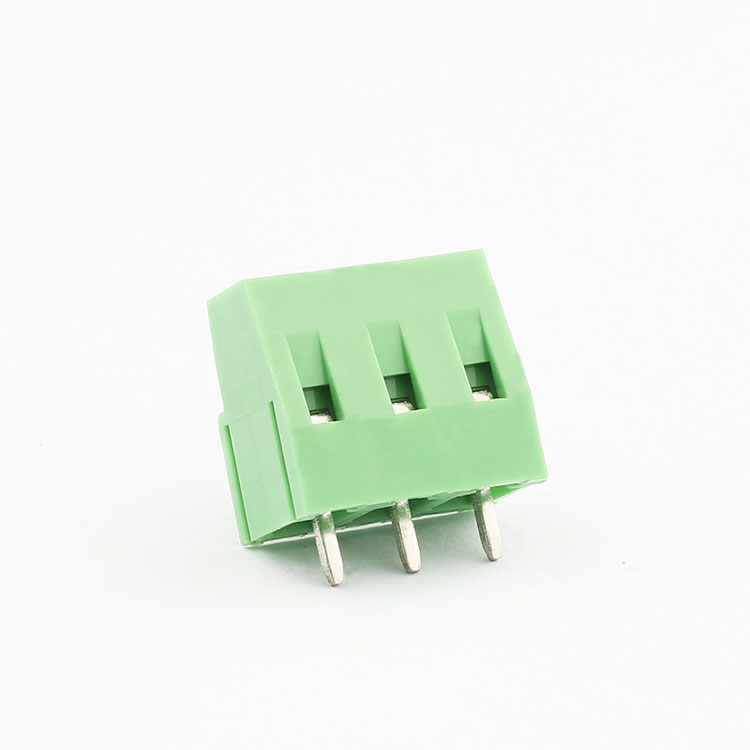

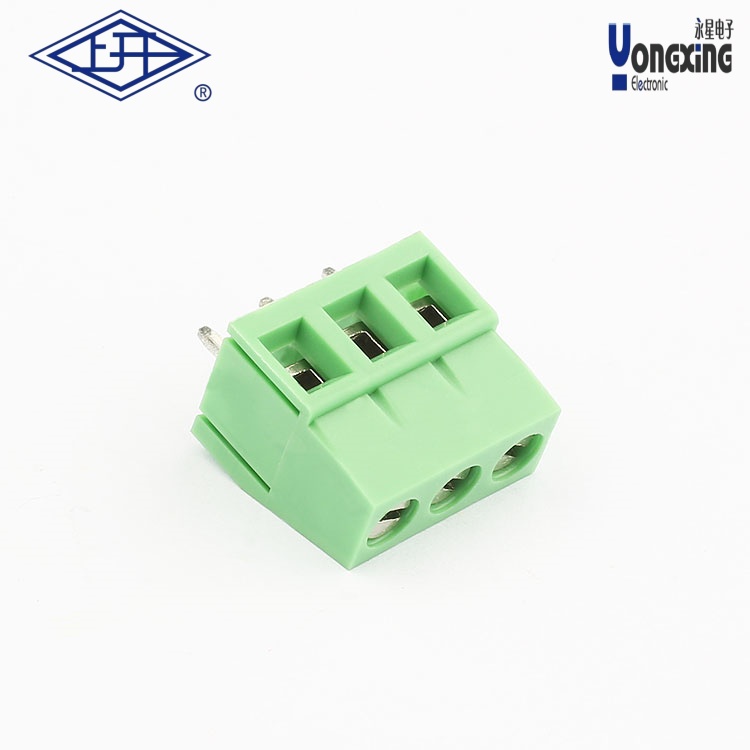

> YB螺釘式PCB三針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB三針接線端子
產品型號：      YB332A-381M
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB接線端子是工業連接領域中常用的電氣連接組件，其核心參數與結構特點如下：

一、技術參數

?電流/電壓?：額定電流10A，額定電壓300V1；

?耐溫性能?：操作溫度范圍-40℃～+150℃，瞬時耐溫可達250℃（持續5秒）；

?電阻特性?：接觸電阻≤20mΩ，絕緣電阻>5000mΩ（DC500V測試條件下）；

?適配線徑?：支持28-14AWG線纜（截面積1.5mm2），需剝離線皮長度6-7mm；

?安全標準?：耐壓測試AC2000V/1分鐘無擊穿。

二、結構優勢

?機械設計?

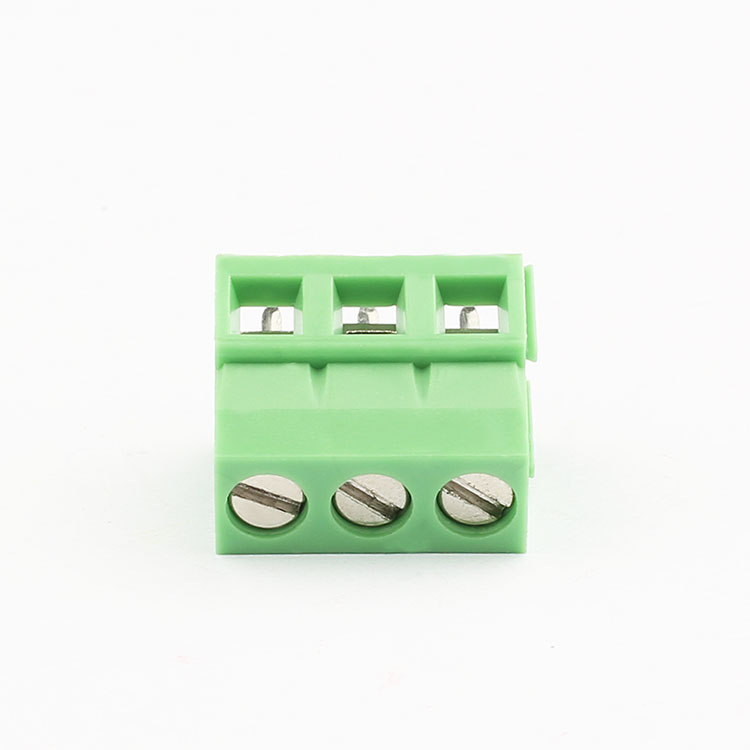

采用螺釘壓接方式，夾線體與焊腳分離設計，避免擰緊時損傷焊接點。外殼材料具備高剛性，確保長期使用穩定性。

?

連接可靠性?

螺釘固定結構提供穩定的接觸壓力，降低接觸阻抗，適用于振動環境。支持黃銅材質端子（如M4型號），提升導電性與耐腐蝕性。

三、應用場景

?工業控制?：適用于PLC控制系統、配電箱及自動化設備的高密度布線；

?新能源領域?：常見于光伏發電設備、新能源汽車的PCB電氣連接；

?通信系統?：搭配插拔式端子組合使用，滿足復雜線路的模塊化連接需求。

四、選型建議

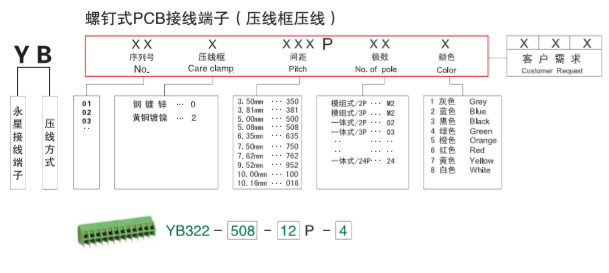

?間距選擇?：根據PCB布局需求，可選2.54mm、3.81mm、5.0mm、7.5mm等標準針距型號；

認證要求?：需確認產品是否符合IEC/UL等安規認證，特別是在高壓場景應用時。
